aperçu:

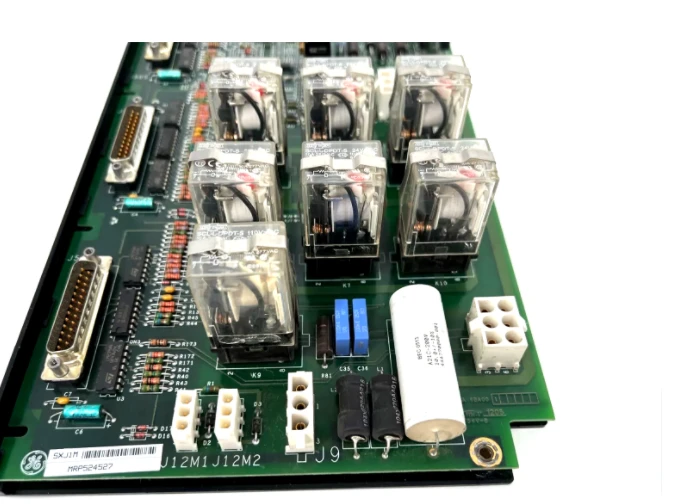

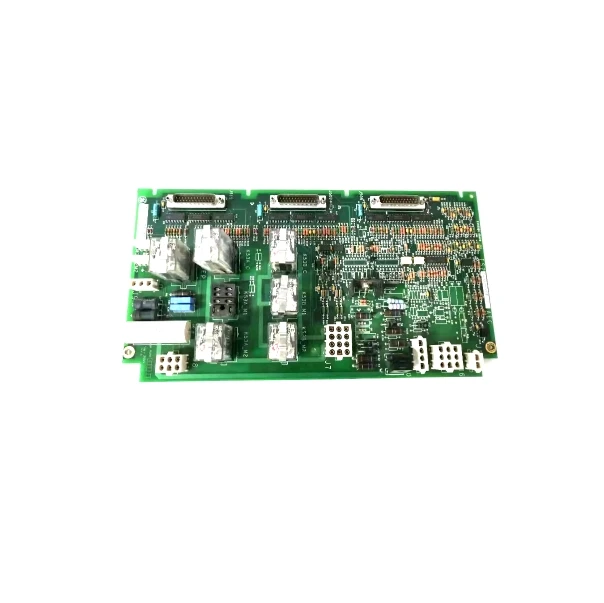

GE IS200EXHSG3AEC est une carte de pilote de relais à haut débit pour l'excitateur développé par GE Mark VI, qui appartient au système de contrôle de la turbine à gaz GE SpeedTronic Ex2100. Contrôle de l'opération de flashover de champ pour établir un courant d'excitation dans les générateurs synchrones.
Fictions et fonctionnalités:
- Fonction de contrôle d'excitation: la carte GE IS200EXHSG3AEC est principalement responsable de la conduite des contacteurs CC (41) et des relais de contrôle requis pour la démagnétisation et le flash de champ dans le système de contrôle d'excitation EX2100. Ces composants sont essentiels pour contrôler l'écoulement du courant et assurer le bon fonctionnement du système d'excitation.
- Relais de contrôle de flashover de champ: le GE IS200EXHSG3AEC comprend les relais de contrôle pour les relais de flashover 53a et 53b, qui sont essentiels à l'initiation et au contrôle de l'opération de flashover de champ qui établit le courant d'excitation dans le générateur synchrone.
- Relais de contrôle de démagnétisation: le GE IS200EXHSG3AEC comprend également un relais de contrôle pour le relais de démagnétisation KDEP, ce qui facilite la désargisation sûre et contrôlée du système d'excitation, empêchant l'accumulation de surtension et garantissant un fonctionnement sûr.
Spécification:
| Dimension: | 8,26 cm x 4,19 cm x 12,1 cm |
| Puissance pour relayer la bobine: | La bobine de relais est alimentée par J9 avec une tension nominale de 125 V DC. La tension fournie à la bobine doit être dans la plage de 100 V CC (minimum) à 140 V CC (maximum) pour des performances optimales. |
| Contacts d'alimentation pour relayer: | La puissance des contacts de relais provient de l'armoire excitateur, avec une tension nominale de 24 V CC. |
| Caractéristiques de rupture de relais: | Charge résistive: le relais peut gérer une charge résistive allant jusqu'à 2 A à 28 V CC. Charge inductive: Pour les charges inductives, le relais peut gérer un courant de 1 A à 28 V CC pour une durée de 0. 007 secondes (l / r). |
