Description

aperçu:

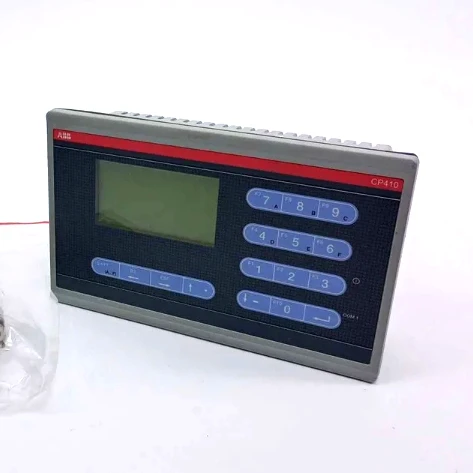

ABB CP410M 1SBP260181R1001 Control Panel

ABB CP410M 1SBP260181R1001 Le panneau de configuration est un dispositif d'interface de machine humaine (HMI) avec un écran LCD STN 3- pouces (prend en charge l'affichage de rétro-éclairage, adapté aux environnements à faible luminosité), la conception de bouton physique et un fonctionnement facile avec des gants.

Ses fonctions incluent la création d'affichages de paramètres, les listes d'alarmes, les boutons de contrôle, etc. Il a un niveau de protection IP65 / NEMA 4x, est étanche et à l'épreuve de la poussière, et convient à une variété de disques ABB (tels que les onduleurs de la série ACS) et des systèmes de contrôle.

Produits connexes:ABB CP410

Fictions et fonctionnalités:

Avantages de base

Affichage et opération:

3- Écran LCD STN monochrome STN (160 × 80 pixels, 16 niveaux de niveaux de gris).

16 Les touches de fonction prennent en charge le réglage et le fonctionnement des paramètres rapides.

Texte + affichage graphique, chaque écran prend en charge 10 lignes de texte. Rapport grand écran (2: 1).

Communication et interface:

Les protocoles de communication sont Modbus RTU, AC500 MODBUS ASCII, etc. (selon le modèle d'entraînement).

Interface série: 2 × RS232 / RS422 / RS485 (configurable).

USB / PROFIBUS n'est pas pris en charge.

Logiciel et programmation:

Outil de développement: CP400Soft (prend en charge la macro et la logique des échelles).

Mémoire utilisateur: 4 Mo ROM (peut stocker une application 4000 Ko).

Caractéristiques de sécurité: 9 niveaux de protection par mot de passe.

Caractéristiques:

Paramètre	CP410M
Panneau avant, w x h x d	173. 0 x 105,5 x 7,8 mm
Profondeur de montage	51,8 mm
Coupez - Dimensions	160,8 x 93,3 mm
Protection du panneau avant	IP 65 / NEMA 4X (utilisation intérieure uniquement)
Spécifications du clavier	16 commutateurs mécaniques. La durée de vie de chaque commutateur est supérieur à 500, 000 activations. La superposition membranaire est résistante à la plupart des solvants et des produits chimiques.
Poids	0. 37 kg
Ports de communication	RS232 / RS422 / RS485
ROM FLASH	4 Mb
BÉLIER	128 Ko
Processeur	32- bit RISC
